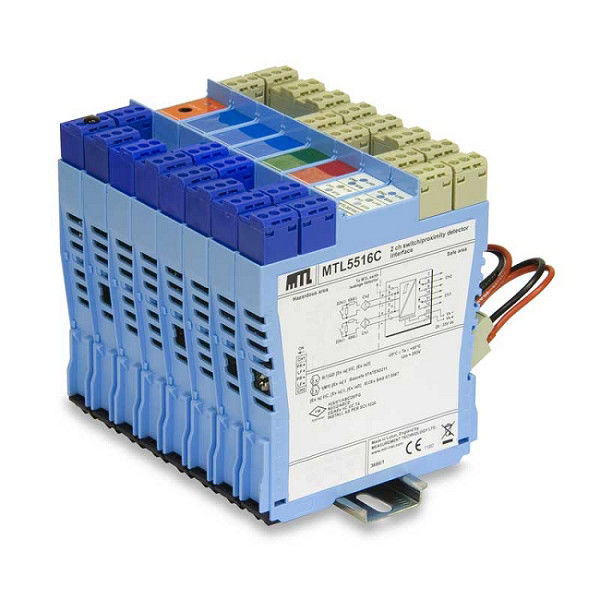

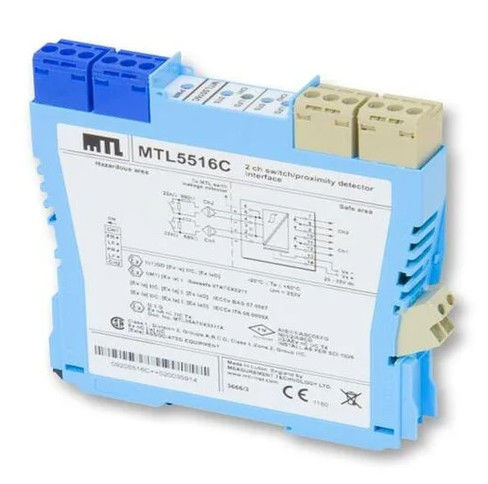

MTL5516C Interfaccia di commutazione/detettore di prossimità

Classificazione:

Numero di canali

Due.

Localizzazione interruttori

Zona 0, zona pericolosa IIC, T6

Div. 1, luogo pericoloso del gruppo A

Localizzazione rilevatore di prossimità

Zona 0, IIC, T4 ̇6 zona pericolosa se adeguatamente certificata Div. 1, gruppo A

Zona pericolosa input

Input conformi alle norme BS EN60947 ‧5‧6:2001 per i rilevatori di prossimità (NAMUR)

Tensione applicata a sensore

7 a 9 V di corrente continua da 1kΩ ±10%

Caratteristiche di ingresso/uscitacss

Fase normale

Le uscite chiuse se l'input è > 2,1 mA (< 2kΩ nel circuito di ingresso) le uscite aperte se l'input è < 1,2 mA (> 10kΩ nel circuito di ingresso)

Isteresia: 200μA (650Ω) nominale

Linea errore rilevamento (LFD) (quando selezionato)

L'utilizzo del sistema è effettuato tramite un interruttore situato sul lato dell'unità. I guasti di linea sono indicati da un LED per ogni canale.

Alarme di circuito aperto se < 50 μA

Alarme a circuito aperto di potenza > 250 μA

Alarme di cortocircuito se Rin < 100Ω

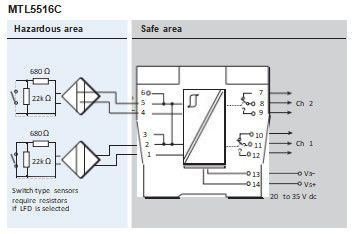

Nota: le resistenze devono essere montate quando si utilizza l'impianto LFD con un ingresso di contatto da 500Ω a 1kΩ in serie con interruttore

20 kΩ a 25 kΩ in parallelo con l'interruttore

Fonte di uscita della zona sicura

due relè monopoli con contatti di passaggio

Nota: i carichi reattivi devono essere adeguatamente soppressi

Consumo massimo di corrente

35mA a 24V

Dissipazione di potenza all'interno unità

0.84W a 24V

LED Indicatori

Verde: indicazione della potenza

Giallo: due: stato del canale, acceso quando l'uscita è alimentata

Rosso: due: indicazione LFD, quando viene rilevato un guasto della linea
