Luogo di origine: | Stati Uniti |
---|---|
Marca: | MTL |
Certificazione: | IEC\NEC |
Numero di modello: | SD32X |
Quantità di ordine minimo: | 1 pezzo |
Prezzo: | negotiable |
Imballaggi particolari: | imballaggio in cartone standard |
Tempi di consegna: | su richiesta |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 100 pezzi al mese |
Corrente di scarica massima (Imax) (8/20μs): | 20kA (8/20μs) 6,5kA (solo SD150X e SD275X) | Corrente di impulso di fulmine (Iimp) (10/350μs): | 2.8kA 1,0kA (solo SD150X e SD275X) |
---|---|---|---|
Temperatura ambiente: | -40°C a +80°C / -40°F a 176°F immagazzinamento -40°C a +80°C / -40°F a 176°F di lavoro | Umidità: | RH da 5 a 95% (non condensante) |

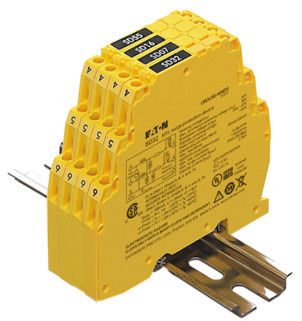

Montaggio: | Ristrada DIN a sezione T 35 x 7,5 o 35 x 15 mm (1.38 x 0,3 x 0,6 ̊) | Peso: | 70 g circa (2.5 oz) |
Evidenziare: | 2.8kA barriere mtl,1.0kA mtl barriere intrinsecamente sicure,SD32X |

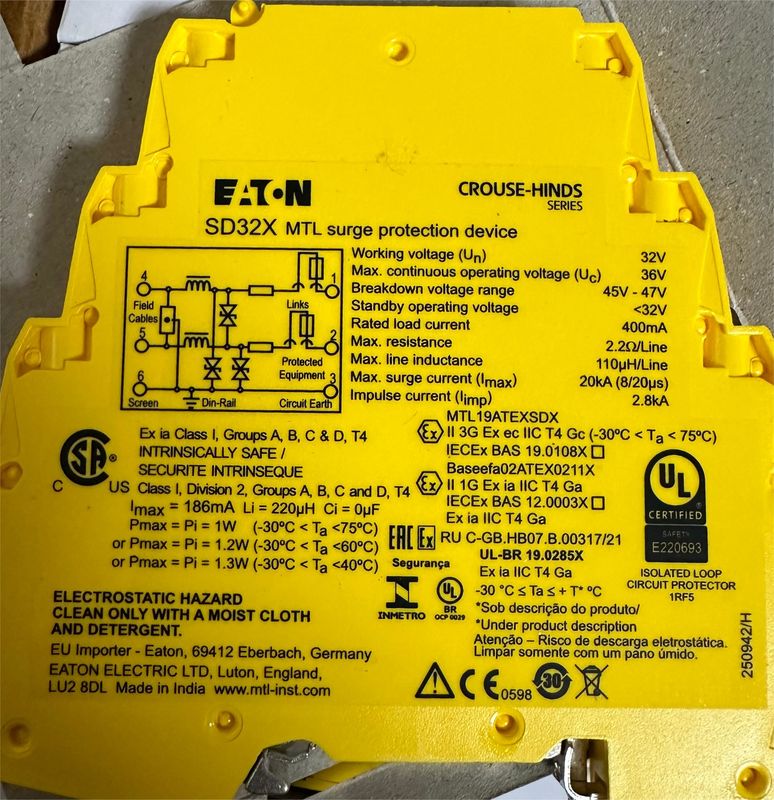

La gamma MTL SD della serie Crouse-Hinds è una serie di dispositivi di protezione da sovratensioni che combinano densità di imballaggio senza pari, versatilità di applicazione, circuiti ibridi affidabili e comprovati,installazione semplice e strutture opzionali di disconnessione del loop caratteristiche che rendono la gamma la soluzione definitiva di protezione dalle sovratensioni per le apparecchiature di processo, sistemi di I/O e reti di comunicazione.
Le densità di imballaggio eccezionalmente elevate sono il risultato di un'impronta ultra-sottile dei singoli moduli che possono quindi "doppia" come terminali di feedback.Ogni modulo fornisce una protezione completa da sovratensioni ibride per la protezione del circuito di 2 e 3 fili.
Modelli SDX
Disponibili nelle versioni 7V, 16V, 32V e 55V (SD07X, SD16X, SD32X e SD55X rispettivamente) sono adatti a una vasta gamma di applicazioni tra cui THC, cicli da 4 a 20mA,sistemi di spegnimento e rilevatori di incendio e gas.
Model |
Numero nominale tensione+ (non) (Vdc) (Vac) |
Numero nominale corrente (In) (mA) |
Serie resistenza
(Ω/linea) |
Corrente di fuga massima (μA) |
tensione nominale *MCOV) (Uc) |
Voltaggio protezione livello (in alto) @1kV/μs (V) |
Tensione residua @isn (V) |
Larghezza di banda (frequenza)
(fG) |
Speciale caratteristica |
||
SD07 |
7 |
5 |
250 |
4.2† |
500 |
7.7 |
< 12 |
30 |
25 kHz |
Disconnessione del fusibile |
|
SD16 |
16 |
11 |
250 |
4.2† |
5 |
17 |
< 25 |
40 |
25 kHz |
Disconnessione del fusibile |
|
SD32 |
32 |
22 |
250 |
4.2† |
5 |
36 |
< 45 |
60 |
25 kHz |
Disconnessione del fusibile |
|
SD55 |
55 |
38 |
250 |
4.2† |
5 |
62 |
< 90 |
100 |
25 kHz |
Disconnessione del fusibile |
|
SD07R |
7 |
5 |
400 |
2.7 |
500 |
7.7 |
< 12 |
30 |
50 MHz |
Larghezza di banda elevata |
|
SD16R |
16 |
11 |
400 |
4.7 |
5 |
17 |
< 25 |
40 |
50 MHz |
Larghezza di banda elevata |
|
SD32R |
32 |
22 |
400 |
10 |
5 |
36 |
< 45 |
60 |
50 MHz |
Larghezza di banda elevata |
|
SD55R |
55 |
38 |
400 |
10 |
5 |
62 |
< 90 |
100 |
50 MHz |
Larghezza di banda elevata |
|
SD07X |
7 |
5 |
400 |
2.2 |
500 |
7.7 |
< 12 |
30 |
25 kHz |
Bassa resistenza |
|
SD16X |
16 |
11 |
400 |
2.2 |
5 |
17 |
< 25 |
40 |
25 kHz |
Bassa resistenza |
|
SD32X |
32 |
22 |
400 |
2.2 |
5 |
36 |
< 45 |
60 |
25 kHz |
Bassa resistenza |
|
SD55X |
55 |
38 |
400 |
2.2 |
5 |
62 |
< 90 |
100 |
25 kHz |
Bassa resistenza |
|
SD32T3 |
32 |
22 |
400 |
2.2^ |
5 |
36 |
< 45 |
75 |
720 kHz |
3Terminale |
|
SD07R3 |
7 |
5 |
400 |
2.7 |
500 |
7.7 |
< 12 |
30 |
50 MHz |
3Terminale |
|
SD16R3 |
16 |
11 |
400 |
4.7 |
5 |
17 |
< 25 |
40 |
50 MHz |
3Terminale |
|
SD32R3 |
32 |
22 |
400 |
10 |
5 |
36 |
< 45 |
60 |
50 MHz |
3Terminale |
|
SD55R3 |
55 |
38 |
400 |
10 |
5 |
62 |
< 90 |
100 |
50 MHz |
3Terminale |
|
SDRTD |
1 |
0.75 |
10 |
2.7 |
0.3 |
5 |
< 12 |
38 |
50 MHz |
RTD a tre fili |
|
SDPSTN |
162 |
114 |
550 |
4.7 |
5 |
175 |
< 200 |
235 |
4MHz |
PSTN |
|
|
|
|
|
|
ac rms |
dc |
ac rms |
|
|
|
|
SD150X |
150 |
120 |
3A‡ |
0.1 |
50 |
170 |
130 |
< 400 |
450 |
️ |
Corrente alta |
SD275X |
320 |
240 |
3A‡ |
0.1 |
50 |
360 |
275 |
< 700 |
850 |
️ |
Corrente alta |
Nota: tutte le cifre sono tipiche a +25°C, salvo diversa indicazione; * fusibile standard; + oltre il massimo funzionamento
‡ a 20 mA con un fusibile standard da 250 mA; ‡ queste unità hanno bisogno di fusibili esterni da 3 A;
**Power & Common;
