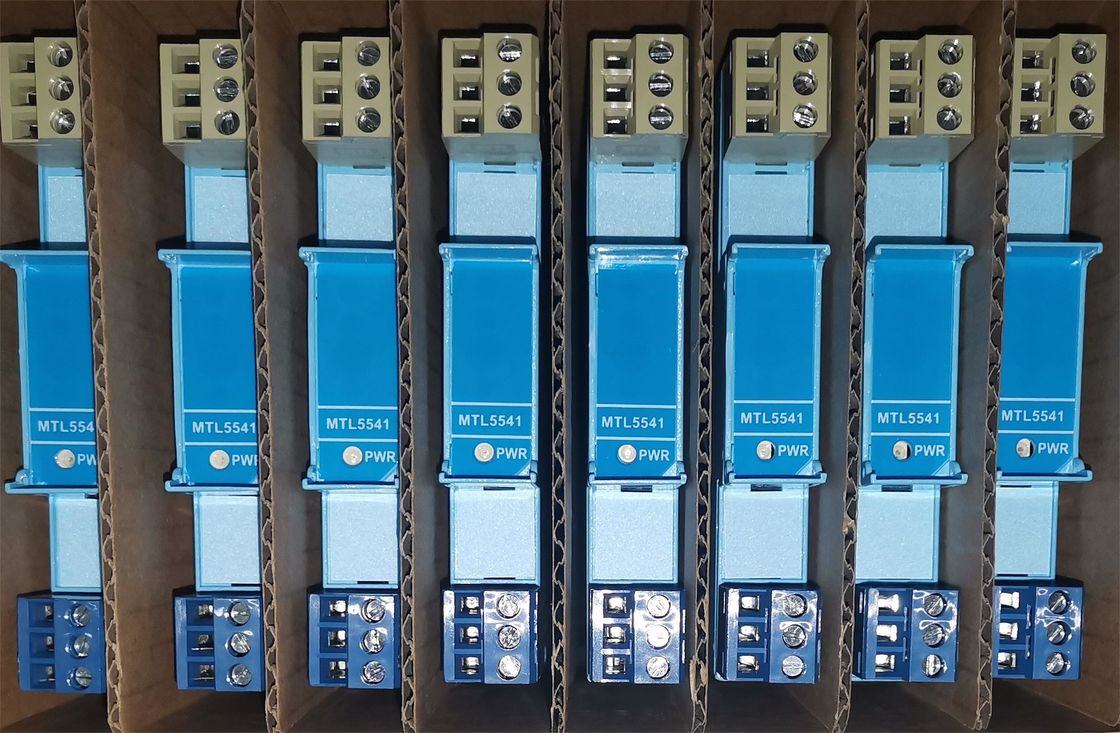

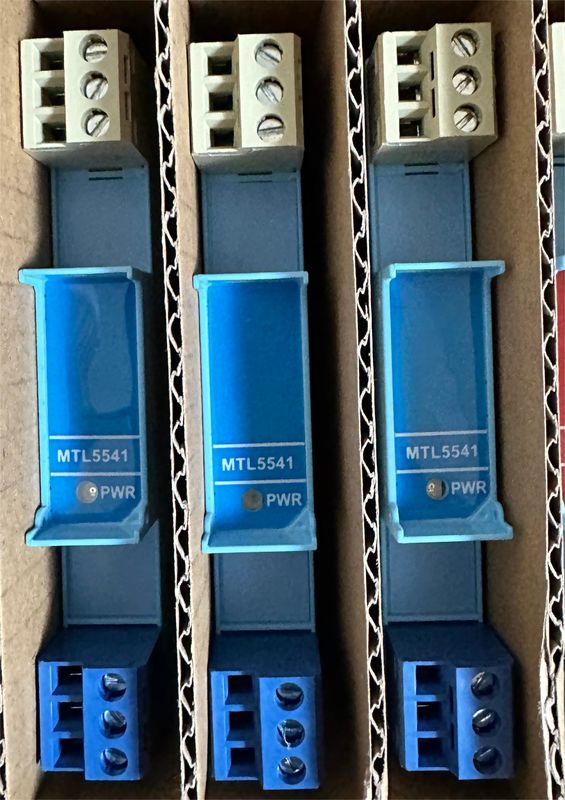

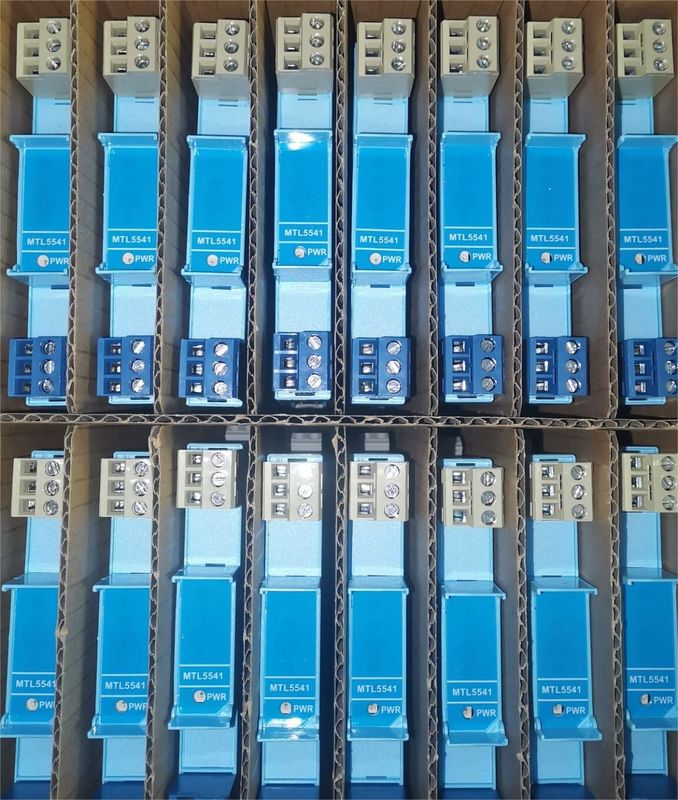

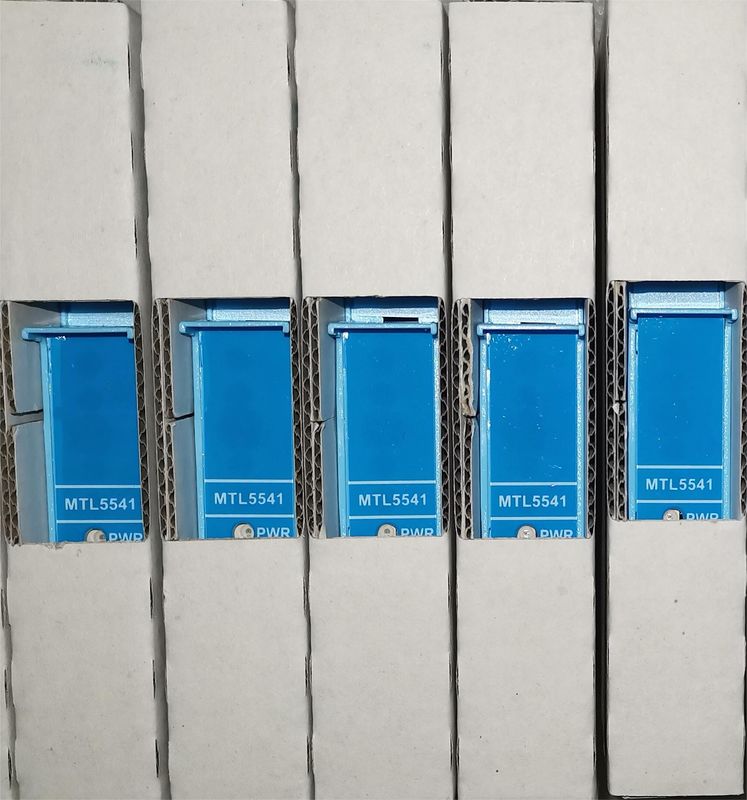

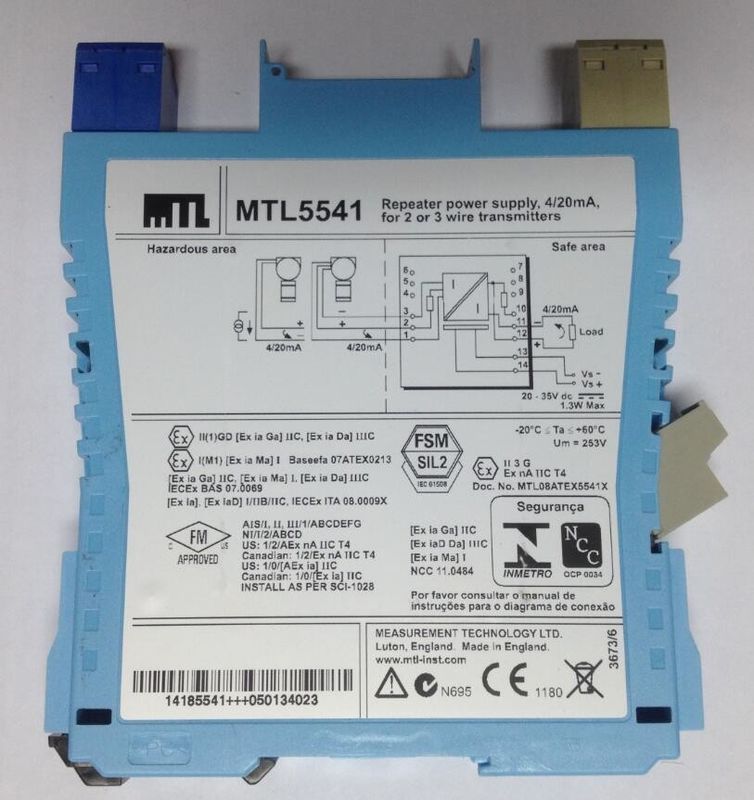

MTL5541 RIPEATOR

Il MTLx541 fornisce un alimentatore a corrente continua completamente galleggiante per alimentare un trasmettitore convenzionale a 2 o 3 fili 4/20mA, situato in una zona pericolosa,e ripete la corrente in un altro circuito galleggiante per guidare un carico zona sicuraPer i trasmettitori HART a 2 fili, l'unità consente segnali di comunicazione bidirezionali sovrapposti alla corrente di loop 4/20mA.il MTLx541S agisce come un dissipatore di corrente per una connessione in zona sicura piuttosto che guidare una corrente nel caricoLe fonti di corrente alimentate separatamente, come i trasmettitori a 4 fili, possono essere collegate ma non supportano la comunicazione HART.

Classificazione:

Numero di canali

Uno.

Posizione del trasmettitore

Zona 0, zona pericolosa IIC, T4?? 6 se adeguatamente certificata

Div. 1, luogo pericoloso del gruppo A

Fonte di uscita della zona sicura

Distanza di segnale: da 4 a 20 mA

Sotto/oltre il range: da 0 a 24mA

Resistenza al carico della zona sicura (MTLx541)

@ 24mA: da 0 a 360Ω

@ 20mA: da 0 a 450Ω

carico della zona di sicurezza (MTLx541S)

Corrente di scarico: 600Ω max.

Fonte di tensione massima: 24V dc

Resistenza di uscita del circuito di zona sicura: > 1MΩ

Circuito di zona sicura ripple

< 50 μA da picco a picco

Zona pericolosa input

Distanza di segnale: da 0 a 24 mA (compreso il diametro superiore)

Tensione del trasmettitore: 16,5V a 20mA

Trasferimento accuratezza a. 20°C

di potenza superiore a 15 μA

Drift di temperatura

< 0,8 μA/°C

Tempo di risposta

Si stabilisce entro il 10% del valore finale entro 50 μs

Comunicazioni supportate

HART (solo terminali 1 e 2)

LED Indicatore

Verde: indicazione della potenza

Consumo massimo di corrente (con 20mAsegnale)

51mA a 24V

Dissipazione di potenza w- Sì. unità (con segnale di 20 mA)

MTLx541 0,7W @ 24V dc

MTLx541S 1,0W @ 24V dc

Descrizione della sicurezza

Termini da 2 a 1 e 3:

Uo = 28V Io = 93mA Po = 651mW Um = 253V rms o dc Termini da 1 a 3:

Apparecchi semplici ≤1,5 V, ≤0,1 A e ≤25 mW; possono essere collegati senza ulteriore certificazione a qualsiasi circuito IS con tensione di circuito aperto < 28 V
