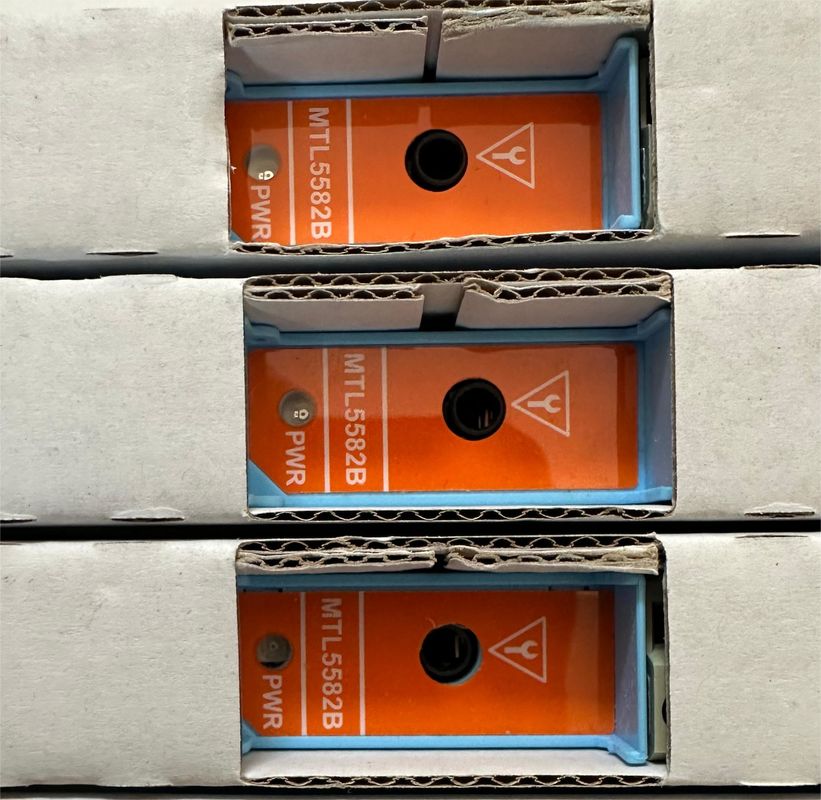

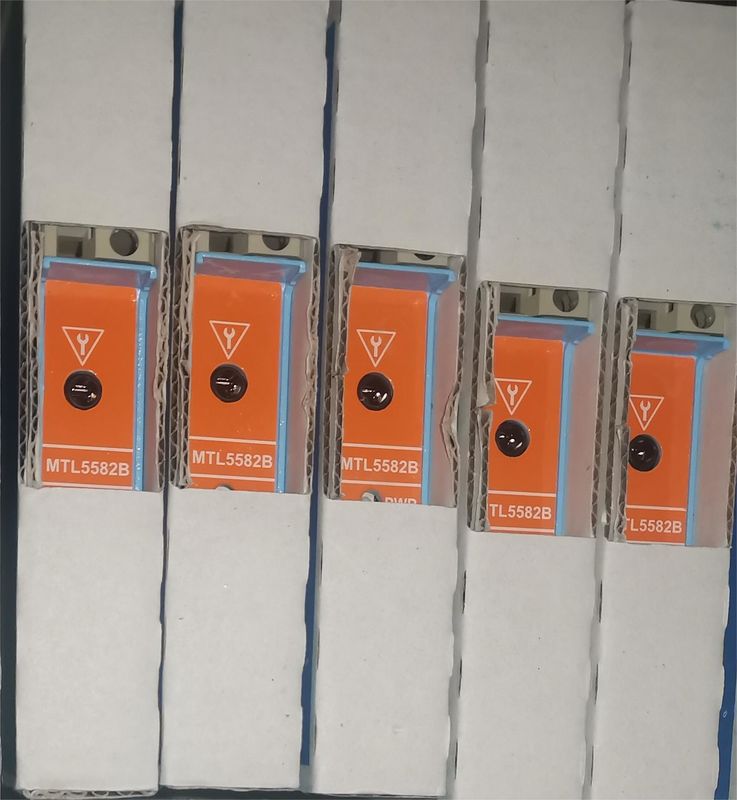

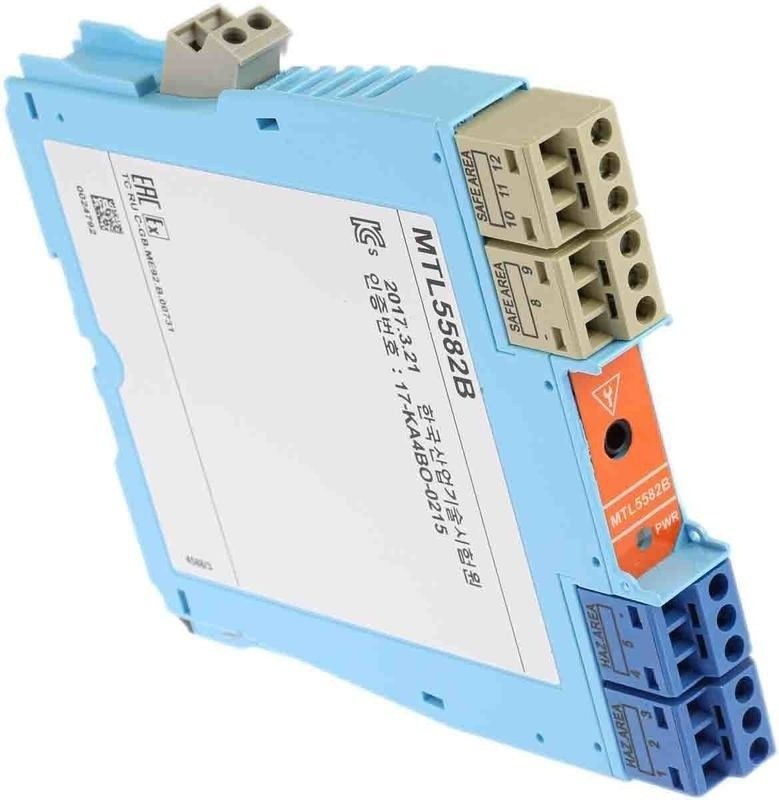

MTL5582B Isolatore di resistenza

il MTLx582B è collegato a un dispositivo di resistenza a temperatura (RTD) a due, tre o quattro fili o ad un'altra resistenza situata in una zona pericolosa,isola e ripete la resistenza a un sistema di monitoraggio nella zona sicura. Il modulo è destinato tipicamente (ma non esclusivamente) all'uso con RTD Pt100 a 3 fili. Gli switch consentono la selezione di connessioni RTD a 2, 3 o 4 fili.Il MTLx582B deve essere considerato come alternativa, non configurabile MTLx575, per l'uso in applicazioni RTD in cui è preferito o necessario un ingresso di resistenza al posto di 4/20mA. Il progetto è notevole per la sua facilità d'uso e ripetibilità.Il numero di fili che possono essere collegati sul lato della zona sicura dell'unità è indipendente dal numero di fili che possono essere collegati sul lato della zona pericolosa.- Il modulo azionato in alto livello in caso di rilevamento di circuito aperto.

Classificazione:

Localizzazione di RST

Zona 0, zona pericolosa IIC, T4

Div. 1, gruppo A, luogo pericoloso

Resistenza fonte

RTD a 2, 3 o 4 fili* conformi alla norma BS 1904/DIN 43760 (100Ω a 0°C) *selezionabile dall'utente tramite interruttore (impostazione di fabbrica per i 3 fili)

Resistenza gamma

10Ω a 400Ω

RTD eccitazione corrente

200 μA nominale

Configurazione di uscita

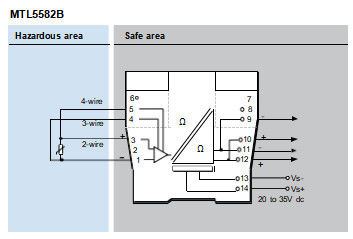

2, 3 o 4 fili (indipendentemente dalla modalità selezionata per i terminali delle aree pericolose)

Prodotto gamma

10Ω a 400Ω (da una sorgente da 100μA a 5mA)

Drift di temperatura

± 10mΩ/°C tipica (0,01%/°C @ 100Ω)

Tempo di risposta

Fino al 4% del valore finale entro 1 s

Motorizzazione di sicurezza accesa circuito aperto sensore

Scala superiore a 420Ω nominale

Trasferimento accuratezza@20°C

< 0,15Ω a corrente di eccitazione da 1 a 5 mA

< 0,25Ω a corrente di eccitazione 0,5 - 1mA

LED Indicatore

Verde: indicazione della potenza

Potenza requisiti, Vs

33mA a 24V

35 mA a 20 V

28mA a 35V

Massimo Dissipazione di potenzan all'interno dell'unità

00,8 W a 24 V

1.0W a 35V

Descrizione della sicurezza

Termini 1 e 3

Uo = 1,2V Io = 4mA Po = 1,2mW Um = 253V rms o dc

Apparecchi non di immagazzinamento di energia ≤ 1,5 V, ≤ 0,1 A, ≤ 25 mW; possono

essere collegati senza ulteriore certificazione a qualsiasi circuito IS con tensione di circuito aperto < 5V.

Termini 1, 3, 4 e 5

U = 6,51V I = 10mA P = 17mW
