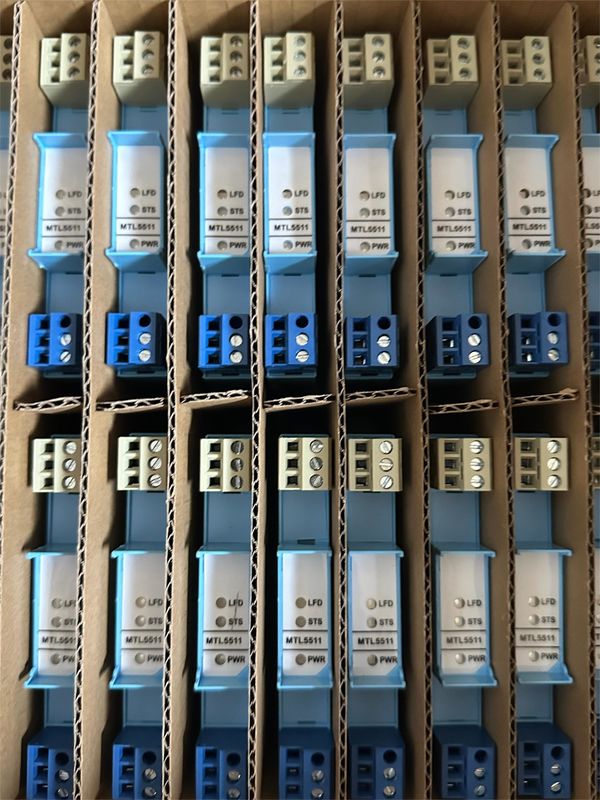

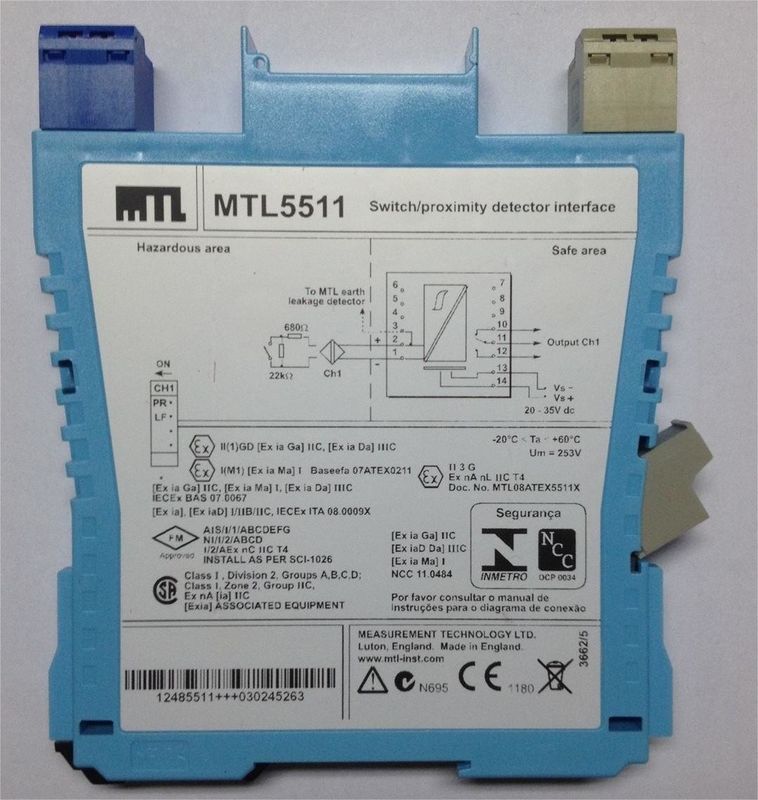

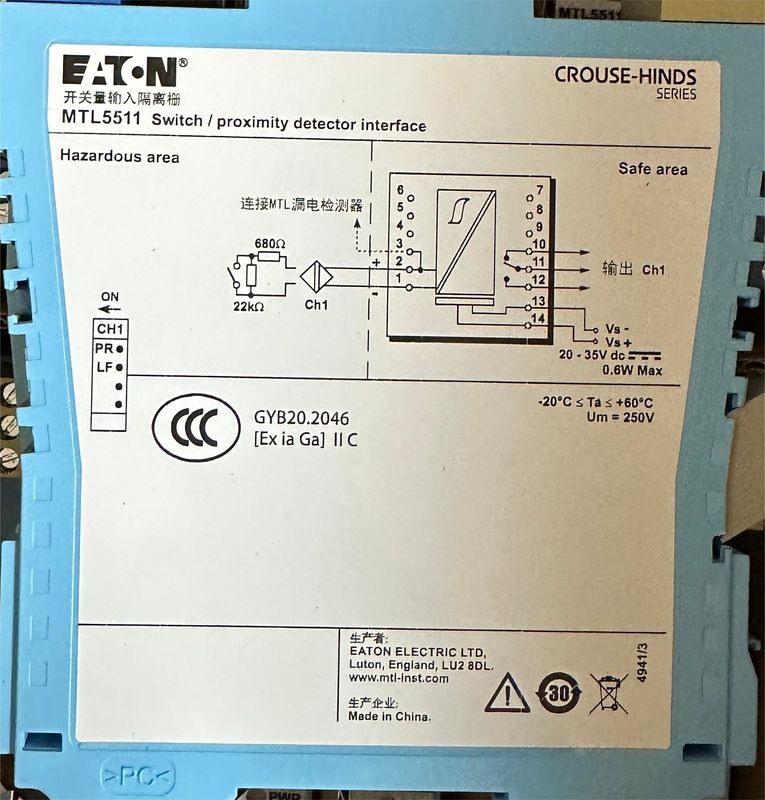

MTL5511 Interfaccia per l'interruttore/detettore di prossimità

L'MTLx511 consente di controllare un carico di zona sicura mediante un interruttore o un rilevatore di prossimità situato in una zona pericolosa.le condizioni di circuito aperto o di cortocircuito nel cablaggio di campo sono rilevate dal dispositivo di rilevamento difetti di linea (LFD) e indicate anche nella parte superiore del modulo;L'inversione di fase per il canale è selezionata da un interruttore sul lato del modulo e l'uscita è fornita dai contatti del relè di passaggio.

Classificazione:

Localizzazione interruttori

Zona 0, zona pericolosa IIC, T6

Div. 1, luogo pericoloso del gruppo A

Localizzazione rilevatore di prossimità

Zona 0, IIC, T4 ̇6 zona pericolosa se adeguatamente certificata Div. 1, gruppo A

Zona pericolosa input

Input conformi alle norme BS EN60947 ‧5‧6:2001 per i rilevatori di prossimità (NAMUR)

Tensione applicata a sensore

7 a 9 V di corrente continua da 1kΩ ±10%

Caratteristiche di ingresso/uscitacss

Fase normale

Le uscite chiuse se l'input è > 2,1 mA (< 2kΩ nel circuito di ingresso) le uscite aperte se l'input è < 1,2 mA (> 10kΩ nel circuito di ingresso)

Isteresia: 200μA (650Ω) nominale

Linea errore rilevamento (LFD) (quando selezionato)

L'interfaccia di comando è abilitata all'utilizzo tramite interruttori situati sul lato dell'unità.

Alarme di circuito aperto se < 50 μA

Alarme a circuito aperto di potenza > 250 μA

Alarme di cortocircuito se Rin < 100Ω

Nota: le resistenze devono essere montate quando si utilizza l'impianto LFD con un ingresso di contatto da 500Ω a 1kΩ in serie con interruttore 20 kΩ a 25 kΩ in parallelo con l'interruttore

Fonte di uscita della zona sicura

Relai a polo unico con contatti di cambio

Nota: i carichi reattivi devono essere adeguatamente soppressi

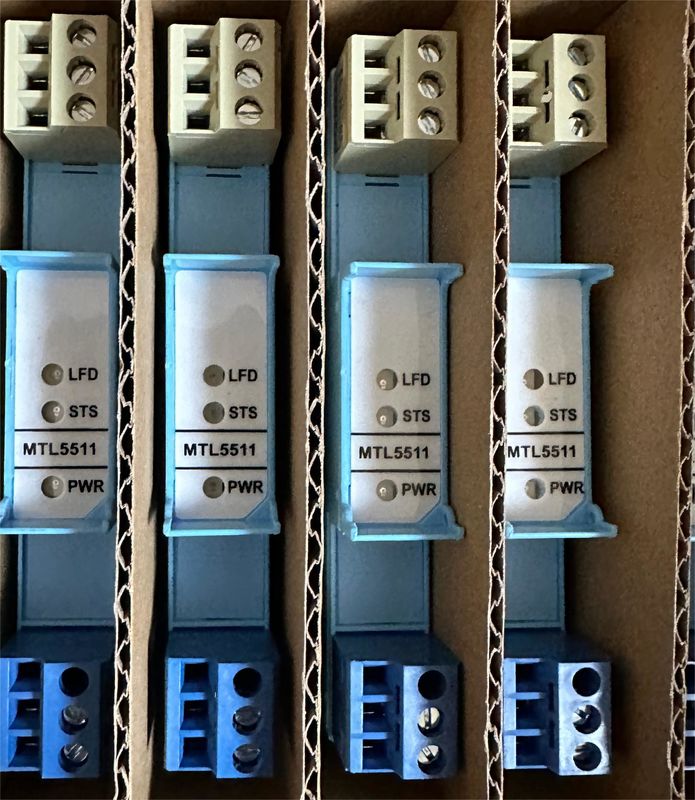

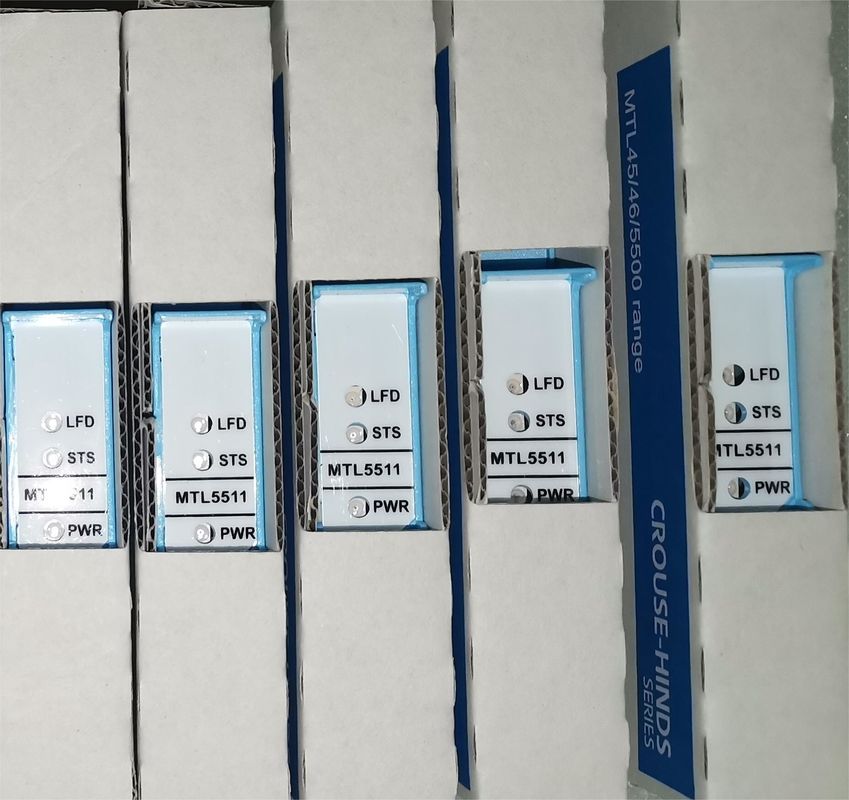

LED Indicatori

Verde: indicazione della potenza

Giallo: stato del canale, acceso quando l'uscita è alimentata

Rosso: indicazione LFD, quando viene rilevato un guasto della linea

Consumo massimo di corrente

25mA a 24V

Dissipazione di potenza all'interno unità

0.6W a 24V
