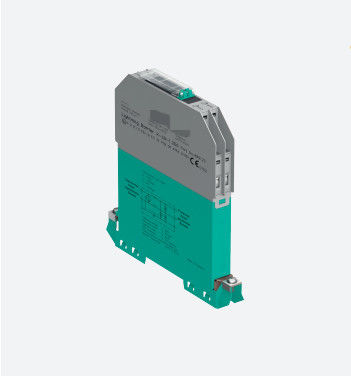

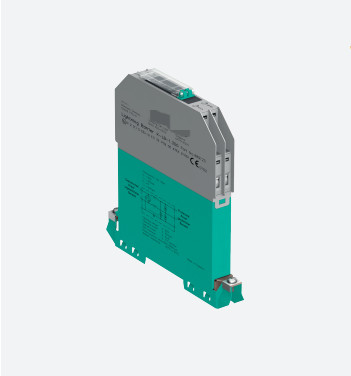

Numero di linee di segnale protette

2

Topologia

a terra

Livello di integrità della sicurezza (SIL)

SIL 3

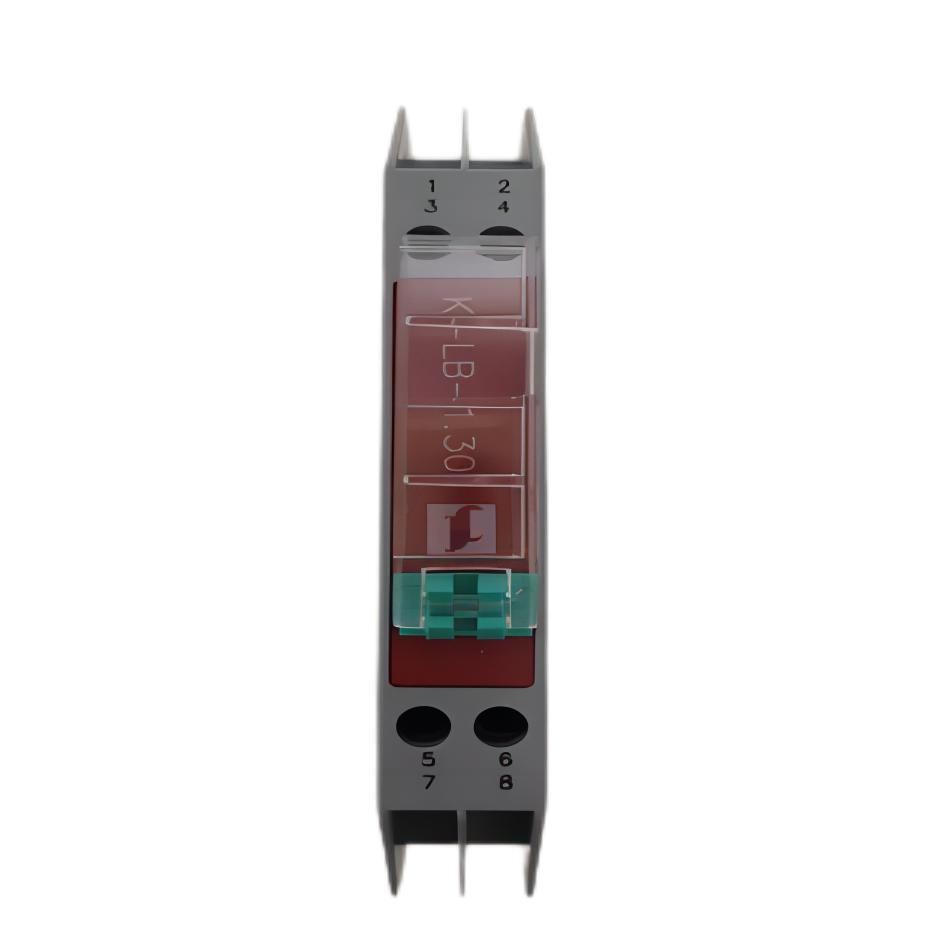

Connessione

zona protetta: terminali 7, 8
zona non protetta: terminali 1, 2

Corrente nominale

250 mA

Corrente di perdita

< 10 μA a 24 V e 25 °C (77 °F), linea-linea

Voltaggio nominale

24 V di corrente

Tensione di funzionamento continua massima

30 V di corrente

Resistenza in serie

< 0,5 Ω per riga

Indice di impulso

10 kV/5 kA (categoria C2)
2 kV/2 kA (categoria D1)

Corrente di scarica di impulso (10/350 μs)

2 kA per linea (2x)

Corrente nominale di scarica (8/20 μs)

5 kA per linea (10x)

Corrente di sovratensione nominale (8/20 μs)

10 kA per linea (1x)

Corrente di scarica totale (8/20 μs)

20 kA (1x)

Livello di protezione della tensione

100 V per la corrente nominale di scarica In
Max. 50 V linea-terra per corrente nominale di scarica In

Tempo di ripristino dell'impulso

< 30 ms

Perdita di inserimento

≤ 0,05 dB, a 0... 4 kHz, in sistema 600 Ω
≤ 3 dB, a 0... 174 kHz, in 100 Ω-Sistema

Etichettatura

spazio per l'etichettatura anteriore

Grado di protezione

IEC 60529:2013

Dispositivi di protezione da sovratensioni per basse tensioni

EN 61643-21:2001+A1:2009+A2:2013
IEC 61643-21:2001+A1:2008+A2:2012

Condizioni di installazione

Posizione di montaggio

all'interno

Temperatura ambiente

-30... 80 °C (-22... 176 °F)
Per l'impiego in zone pericolose si segua il certificato di esame CE di tipo.

Umidità relativa

5... 95%

Grado di protezione

IP20

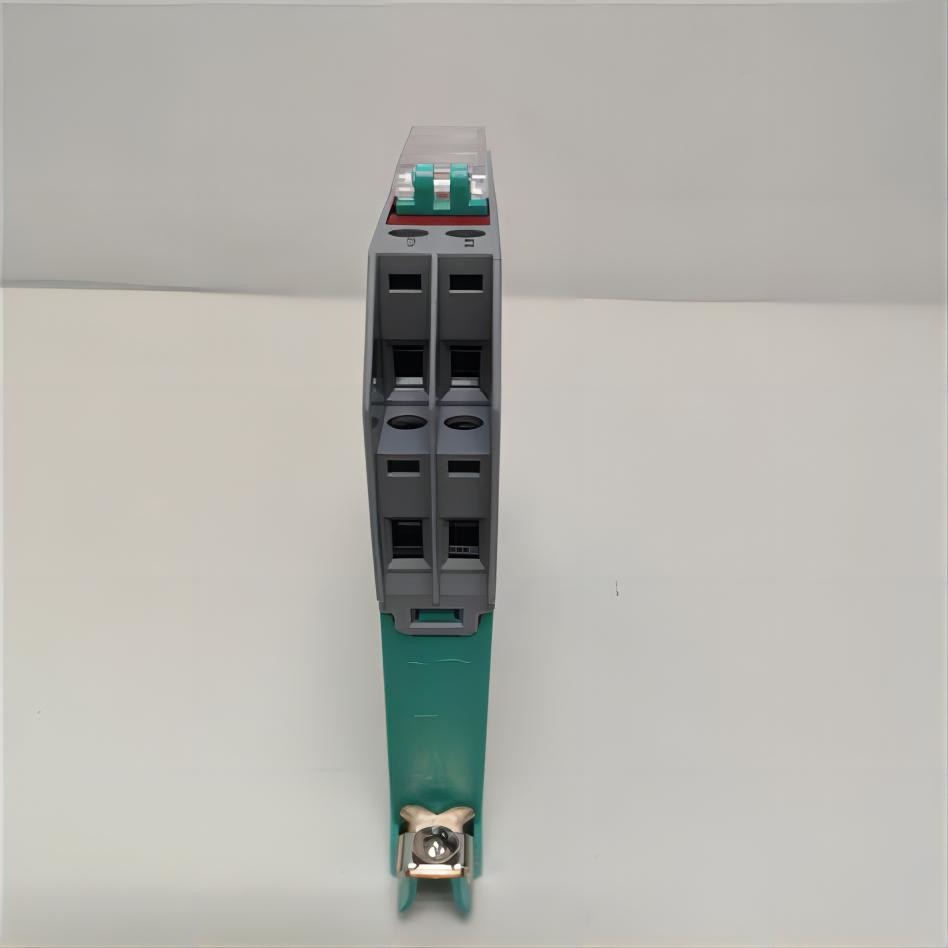

Connessione

terminali a vite

Sezione trasversale del nucleo

2 x 2,5 mm2

Massa

circa 100 g

Dimensioni

12.5 x 115 x 116 mm (0,5 x 4,5 x 4,6 pollici) (W x H x D)

Altezza

115 mm

Larghezza

12.5 mm

Profondezza

116 mm

Montaggio

su rotaie di montaggio DIN da 35 mm conforme alla norma EN 60715:2001

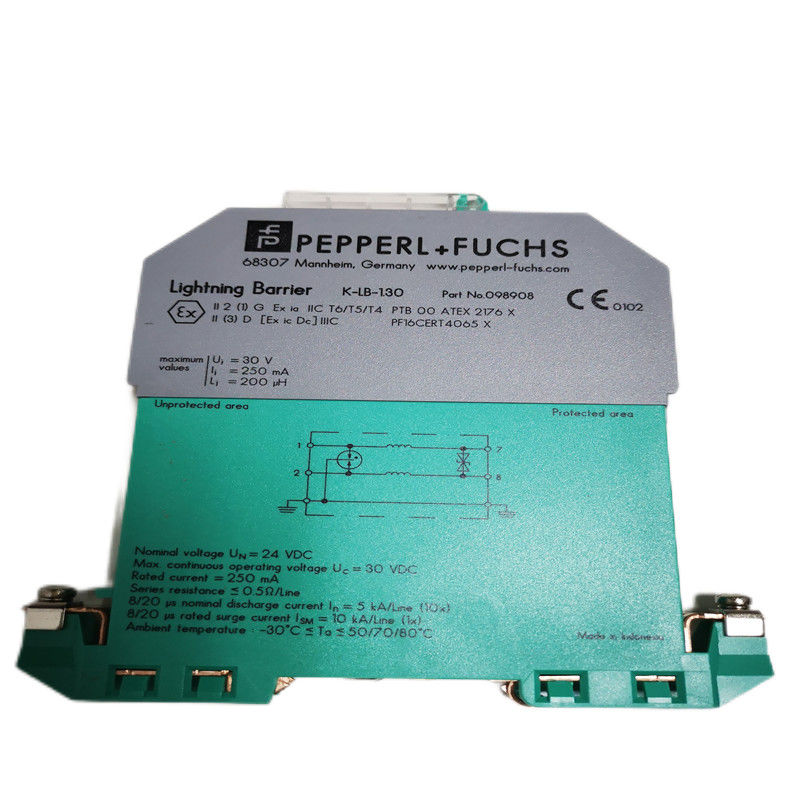

Certificato di esame UE del tipo

PTB 00 ATEX 2176 X

Marcatura

II 2 ((1) G Ex ia IIC T6/T5/T4

Classe di temperatura

T6 per la temperatura ambiente ≤ 50 °C
T5 per la temperatura ambiente ≤ 70 °C
T4 per la temperatura ambiente ≤ 80 °C

Voltaggio

30 V

Corrente

250 mA

Capacità interna

trascurabile

Induttanza interna

200 μH

Certificato

PF 16 CERT 4065 X

Marcatura

II (3) D [Ex ic Dc] IIIC

Conformità alla direttiva

Direttiva 2014/34/UE

EN 60079-0:2012+A11:2013, EN 60079-11:2012

Autorizzazione CSA

Disegno di controllo

116-0187 (cCSAus)

Omologazione IECEx

Certificato IECEx

IECEx BAS 14.0010X
