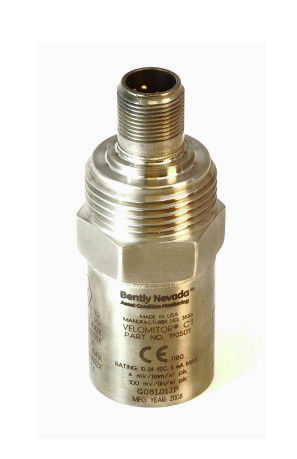

Bently Nevada 190501 Velomitor CT Transducer

Descrizione

Il trasduttore di velocità del Velomitor CT è una versione a bassa frequenza del nostro sensore di velocità piezo Velomitor standard.La sua progettazione misura specificamente la velocità di vibrazione dell'involucro sulla torre di raffreddamento e gli assemblaggi dei ventilatori degli scambiatori di calore raffreddati ad aria che funzionano a 90 rpm o più (100-300 rpm in genere).

Il trasduttore CT Velomitor è in grado di misurare le amplitudini di vibrazione a queste frequenze, nonché le frequenze di vibrazione generate dal motore del ventilatore e dal riduttore di velocità.

In aggiunta, è necessario accertarsi di installare il trasduttore dell'accelerometro sull'alloggiamento del cuscinetto o sull'involucro della macchina.L'installazione impropria può ridurre l'ampiezza e la risposta di frequenza del trasduttore e/o generare segnali falsi che non rappresentano le vibrazioni effettive. Si rimanda ai manuali di istruzioni e alle note di applicazione appropriati.

Su richiesta, Bently Nevada fornisce servizi di ingegneria in grado di identificare le misure appropriate dell'alloggiamento della macchina e l'assistenza all'installazione se necessario.

Informazioni sull'ordine

Trasduttore di velocità CT Velomitor

190501 - AA - BB - CC

A: Opzione di montaggio hardware
00	Nessun cavallo.
01	Stud 3/8-in 24 a 3/8-in 24
02	Stagno da 3/8 in 24 a 1/2 in 20
03	Adhesive Stud 3/8-in 24
04	Stud M6x1 con adattatore 3/8-in 24
05	Adesivo Stud M6x1 con adattatore 3/8-24
06	Stagno da 3/8-in 24 a 1/4-in 28
07	Plate Stud 3/8-in 24 a 3/8-in 24
08	Plate Stud 3/8-in 24 a 1/2-in 20
09	Placa Stud 3/8-in 24 a 1/4-in NPT
10	Placa Stud M6x1 a M6x1 con adattatore 3/8-in 24
11	Plate Stud 3/8-in 24 a 1/4-in 28
12	Plate Stud 3/8-in 24 a M8x1
13	Disconnettere velocemente il puntino
14	Adapter, da 3/8-in 24 a 1/4-in 20
15	Adapter, da 3/8-in 24 a 5/16-in 18
16	Adapter, da 3/8-in 24 a 3/8-in 24
17	Adapter, da 3/8-in 24 a 3/8-in 16
18	Adapter, da 3/8 di 24 a 1/2 di 13
19	Adapter, da 3/8-in 24 a 1/4-in 18 NPT
20	Adapter, da 3/8-in 24 a 3/8-in 18 NPT
21	Adapter, da 3/8-in 24 a 1/2-in 14 NPT
22	Adapter, da 3/8-in 24 a 3/4-in 14 NPT
23	Adattatore, da 3/8-in 24 a 1,0-in 11.5 NPT
24	Adapter, da 3/8-in 24 a 1,25-in 11,5 NPT
B: Opzione di connessione
00	Interfaccia di connessione MIL-C-5015
99	Unità con cavo di 32 piedi incluso
C: Opzione di approvazione dell'agenzia
00	Nessuna approvazione
01 al 04	CSA/NRTL/C (classe I, divisione 1), ATEX/IECEx/CSA (classe I, zona 0/1)

Cavo di interconnessione

CB2W100 - AAA

A: lunghezza
015	15 piedi (4,57 metri)
032	32 piedi (9,75 metri)
064	64 piedi (19,5 metri)
112	112 piedi (34,1 metri)
125	125 piedi (38,1 metri)
150	45 metri
200	200 piedi (61,0 metri)
250	250 piedi (76,2 metri)

Numero della parte correlata:

16710-30	177230-01-01-CN	991-25-50-01-00
21000-28-05-00-024-03-02	177313-02-02-00	330106-05-30-05-02-00
190501-00-00-CN	190501-00-00-CN	330106-05-30-05-02-CN
200200-05-05-CN	200151-060-03-00	330106-05-30-10-02-00
330101-00-25-05-01-CN	200152-150-02-10	330106-05-30-10-02-CN
330103-00-05-10-01-00	200200-05-05-CN	330130-080-00-00
330105-02-12-10-02-00	330101-00-16-10-02-NC	330130-040-00-00
altri, di peso inferiore o uguale a 30 g/m2	330101-00-25-05-01-CN	Altri prodotti di cui al paragrafo 1
330190-085-00-00	330102-00-17-10-02-CN	330130-080-01-00
330195-02-12-05-00	330102-02-12-10-02-00	Altri prodotti di cui al paragrafo 1
330400-01-NC	330103-00-05-10-01-00	330130-045-01-00
330400-02-CN	330103-00-08-05-02-CN	330130-075-01-NC
330901-00-90-10-02-NC	330103-00-08-05-02-CN	Altri tipi di apparecchiature
990-04-70-01-00	330103-00-12-15-02-CN	330180-51-00
990-05-50-01-00	330104-00-06-05-01-NC	330902-02-12-05-02-CN
990-05-70-02-00	330104-00-08-05-02-CN	330907-05-30-10-02-00
330180-91-00	330930-040-00-00	330130-045-03-00
330103-00-05-10-02-00	330703-000-050-50-12-00	330130-040-01-NC
330101-00-12-10-02-NC	330101-00-30-50-02-00	330703-000-060-10-02-00
330703-000-050-10-02-00	Altri tipi di apparecchi	330104-05-18-10-02-00
177230-02-01-CN	330910-00-11-10-02-00	330930-060-01-00
990-04-50-02-00	330910-00-11-10-02-O0	40113-02
330905-00-11-05-01-00	330101-00-20-10-02-00	330930-045-00-00
3500/22-01-01-00	3500/92-02-01-00	16925-30
330500-02-00	330930-040-01-00	178850-NC
330780-91-05	330908-00-20-70-02-CN	330909-00-20-10-02-CN
125680-01	3500/05-02-04-00-00-01	330905-00-18-05-02-CN
330705-02-18-10-02-CN	330195-02-12-10-00	190501-19-00-CN
3500/04-01-00	altri, di peso inferiore o uguale a 300 g/m2	330103-00-08-10-02-CN
330102-00-24-20-12-CN	330101-00-40-10-02-NC	330130-085-03-NC
330103-00-03-15-01-CN	330103-00-05-10-02-CN	330103-00-02-10-02-CN
330103-00-07-10-02-CN	330101-00-25-10-02-NC	330101-00-50-10-02-NC
330103-00-03-05-01-CN	330130-040-12-CN	330101-00-20-10-02-CN

3.94 MV/Mm/S Bently Nevada Vibration Monitoring 190501 Velomitor CT Transducer 1

Prodotto Tag:

Luogo di origine:	Stati Uniti
Marca:	Bently Nevada
Certificazione:	CE
Numero di modello:	190501-04-00-00
documento:	190501 Velomitor CT Transdu...36.pdf

Quantità di ordine minimo:	1pc
Prezzo:	negotiable
Imballaggi particolari:	imballaggio in cartone standard
Tempi di consegna:	12-16 settimane
Termini di pagamento:	T/T
Capacità di alimentazione:	100 pezzi al mese

Sensibilità:	30,94 mV/mm/s (100 mV/in/s) ± 5%.	Risposta di frequenza:	3.0 Hz a 900 Hz (180-54.000 cpm) ±1,0 dB 1,5 Hz a 1,0 kHz (90-60.000 cpm) ±3,0 dB
sensibilità alla temperatura:	-8% a +5% tipici nell'intervallo di temperatura di funzionamento	Risposta trasversale:	Meno del 5% della sensibilità assiale
Peso:	< 297 g (10,5 once), tipico	< 297 g (10,5 once), tipico.:	< 297 g (10,5 once), tipico
Altezza:	82 mm (3,2 pollici)	Materiale del caso:	Acciaio inossidabile 316L
Evidenziare:	3.94 mV/mm/s per monitoraggio delle vibrazioni , 3.0Hz per il monitoraggio delle vibrazioni , 900Hz
