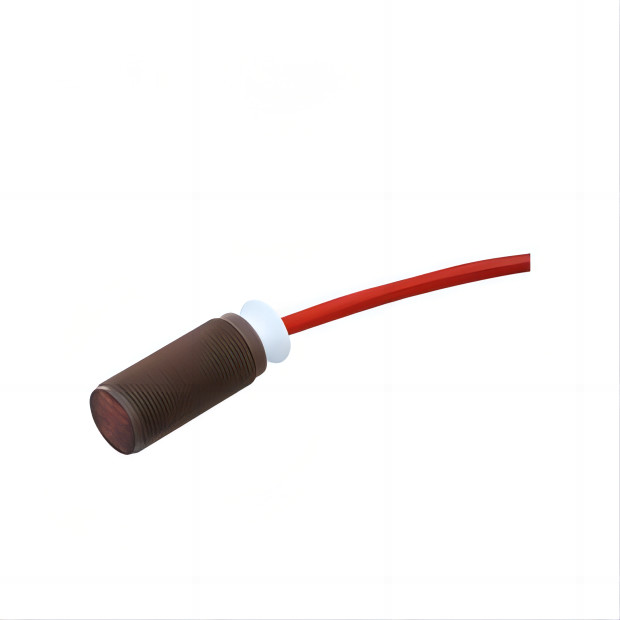

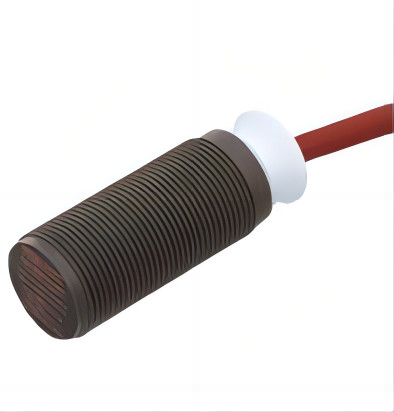

Sensore di prossimità induttivo NJ5-18GK-N-150
Specificativi generali
Funzione di commutazione Normalmente chiuso (NC)
Tipo di uscita NAMUR
Distanza nominale di esercizio 5 mm
Installazione scarico
Distanza di funzionamento garantita 0... 4,05 mm
Fattore di riduzione rAl 0.4
Fattore di riduzione rCu 0.3
Fattore di riduzione r304 0.85
Tipo di uscita 2 fili
Classificazioni nominali
Voltaggio nominale 8.2 V (Ri circa 1 kΩ)
Frequenza di cambio 0... 500 Hz
Isteresi 1... 10 tipicamente 5 %
Consumo corrente
Non rilevata piastra di misura min. 3 mA
Determinata la piastra di misura ≤ 1 mA
Parametri relativi alla sicurezza funzionale
Livello di integrità della sicurezza (SIL) SIL 2
MTTFd 4566 a
Tempo della missione (TM) 20 a
Copertura diagnostica (DC) 0 %
Rispetto delle norme e delle direttive
Conformità standard
NAMUR EN 60947-5-6:2000
IEC 60947-5-6:1999
Norme EN 60947-5-2:2007
EN 60947-5-2/A1:2012
IEC 60947-5-2:2007
IEC 60947-5-2 AMD 1:2012
Omologazioni e certificati
Omologazione IECEx
Livello di protezione dell'apparecchiatura Gb IECEx PTB 11.0037X
Livello di protezione dell'apparecchiatura Da IECEx PTB 11.0037X
Livello di protezione dell'apparecchiatura Mb IECEx PTB 11.0037X
Omologazione ATEX
Livello di protezione dell'apparecchiatura Gb PTB 00 ATEX 2048 X
Livello di protezione dell'apparecchiatura Da PTB 00 ATEX 2048 X
Omologazione UL cULus Listed, finalità generale
Omologazione CCC
Luogo pericoloso 2020322315002255
approvazione NEPSI
Certificato NEPSI GYJ16.1393X
Approvazione TIIS su richiesta
ANZEx 18.3018X
Omologazione KCC
Luogo pericoloso 19-AV4BO-0227
Omologazione marina DNVGL TAA00001A5
Condizioni ambientali
Temperatura ambiente -25... 100 °C (-13... 212 °F)
Specificità meccaniche
Tipo di connessione cavo
Materiale di alloggiamento PBT/PPS
Sensore facciale PBT
Grado di protezione IP66 / IP68
Cavo
Diametro del cavo 6 mm ± 0,2 mm
Raggio di piegatura > 10 x diametro del cavo
Materiale PVC
Sezione trasversale del nucleo 0.75 mm2
Distanze 2 m
Dimensioni
Distanze 39 mm
Diametro 18 mm
Informazioni generali
Uso nella zona pericolosa vedere manuali d'uso
