Sensore di modalità diffusa, NAMUR

February 20, 2024

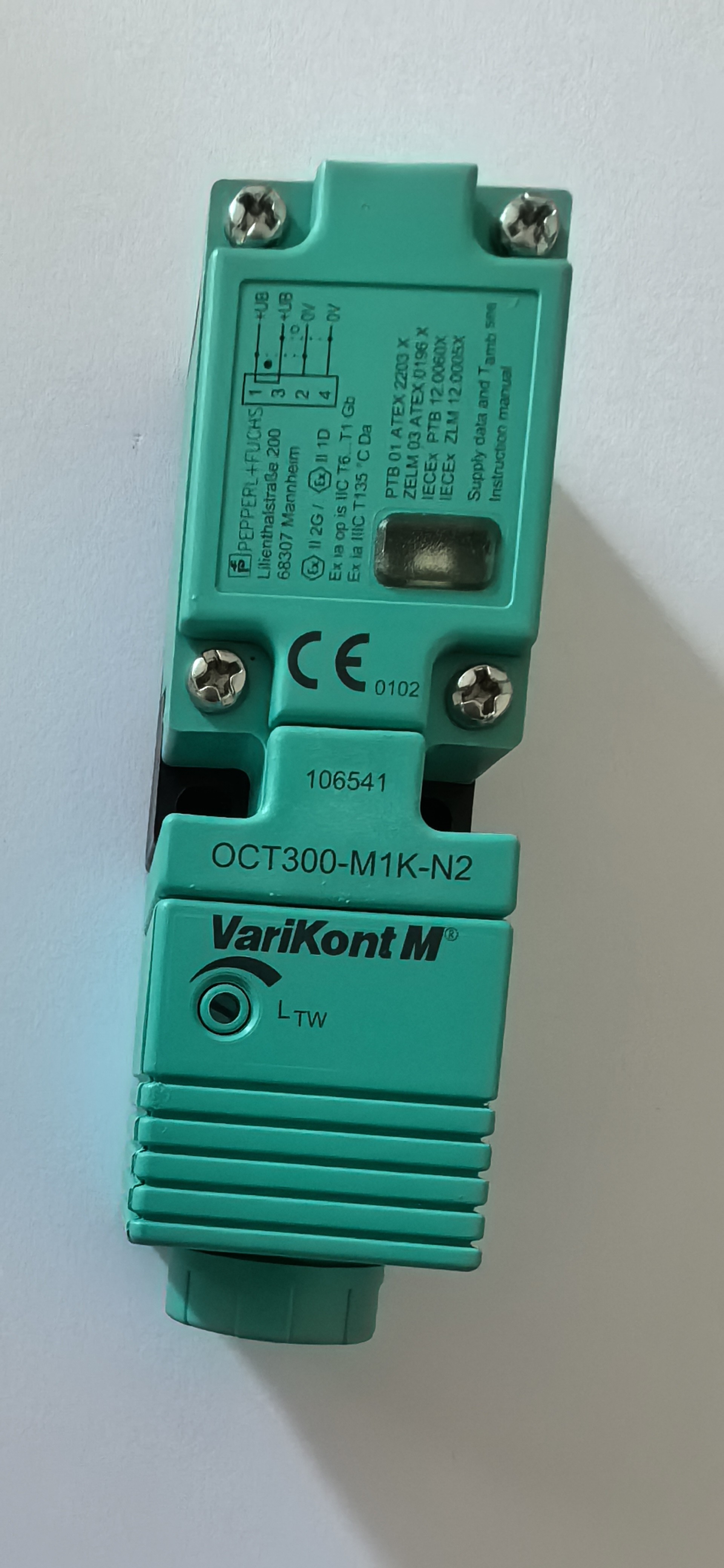

Sensore di modalità diffusa, NAMUR OCT300-M1K-N2

Sensore di modalità diffusa, NAMUR, progettazione speciale, gamma di rilevamento di 300 mm, luce a infrarossi, luce/buio acceso, versione CC, uscita NAMUR, compartimento terminale.

Specificativi generali
Distanza di rilevamento		0... 300 mm
Intervallo di regolazione		70... 300 mm
Obiettivo di riferimento		bianco standard 200 mm x 200 mm
Fonte luminosa		IRED, 880 nm
Tipo di luce		luce a infrarossi modulata
Limite di illuminazione ambientale		≤ 40000 Lux di luce solare ≤ 30000 Lux di luce alogenica
Influenza della temperatura		≤ 0,5 mm/K
Parametri relativi alla sicurezza funzionale
MTTFd		1319 a
Tempo della missione (TM)		20 a
Copertura diagnostica (DC)		0 %
Indicatori/mezzi di funzionamento
Indicatore di funzione		LED giallo: stato di commutazione
Elementi di controllo		Aggiustatore di gamma di rilevamento
Specifiche elettriche
tensione di funzionamento		6... 20 V DC (Ri approssimativamente 0 Ohm)
Ripple		5 per cento
Ritardo temporale prima della disponibilità		20 ms
Prodotto
Tipo di cambio		illuminato/oscuro, programmabile
Fonte di uscita del segnale		1 uscita NAMUR NC/NO programmabile
Voltaggio di commutazione		8 V di corrente continua (Ri circa 1 kΩ)
Frequenza di cambio		≤ 100 Hz
Consumo corrente
	Detto obiettivo di riferimento	connessione 1, 2: ≤ 1 mA connessione 3, 4: ≥ 2,7 mA
	Obiettivo di riferimento non rilevato	connessione 1, 2: ≥ 2,7 mA connessione 3, 4: ≤ 1 mA
Tempo di risposta		5 ms
Precisione di ripetizione		≤ 0,5% della gamma di rilevamento
Conformità
Standard di prodotto		EN 60947-5-2
Rispetto delle norme e delle direttive
Conformità standard
	Norme	EN 60947-5-6:2000
Condizioni ambientali
Temperatura ambiente		-25... 70 °C (-13... 158 °F)
Temperatura di conservazione		-40... 80 °C
Specificità meccaniche
Grado di protezione		IP20
Connessione		Compartimento terminale M16, sezione trasversale del nucleo ≤ 2,5 mm2
Materiale
	Abitazione	PBT
	Faccia ottica	Lenti in vetro minerale resistenti agli graffi
Massa		100 g
Dimensioni
	Altezza	30 mm
	Larghezza	30 mm
	Profondezza	102 mm
ATEX G
Certificato di esame CE del tipo		PTB 01 ATEX 2203 X
Il richiedente		Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Germania
Marcatura CE		CE0102
Marcatura ATEX		Zona 1:II 2G Ex ia op è IIC T6...T1 Gb
Conformità alla direttiva		Il regolamento (UE) n.
Norme		EN 60079-0:2012+A11:2013 EN 60079-11:2012 EN 60079-28:2007
Capacità interna effettiva Ci		massimo 75 nF
Induttanza interna effettiva Li		di dimensioni trascurabili
Generale		L'apparecchio deve essere utilizzato conformemente ai dati riportati nella scheda informativa e nella presente istruzione d'uso.la tensione nominale massima e l'intervallo di temperatura devono essere rispettati:- le condizioni particolari devono essere rispettate; il certificato di esame UE di tipo deve essere rispettato;
Temperatura ambiente		Gli intervalli di temperatura, in funzione della classe di temperatura, sono indicati nel certificato di esame CE del tipo.
Installazione, messa in servizio		L'apparecchio associato deve soddisfare, come minimo, i requisiti per il grado di protezione ia e per i gruppi II o III, a seconda delle condizioni di funzionamento.A causa del possibile rischio di accensione che può verificarsi a causa di guasti e/o correnti transitorie nel sistema di legame equipotenziale, si preferisce l'isolamento galvanico nel circuito di corrente di alimentazione e di segnale.Gli apparecchi associati senza isolamento galvanico possono essere utilizzati solo se sono soddisfatti i requisiti appropriati di cui alla norma IEC 60079-14.La sicurezza intrinseca è garantita solo in connessione con un appropriato apparecchio correlato e secondo la prova di sicurezza intrinseca.
Servizi di manutenzione		Non devono essere effettuate modifiche all'apparecchiatura che opera in zone pericolose e le riparazioni di tali apparecchiature non sono ammesse.
Condizioni particolari
	Protezione dal pericolo meccanico	Quando viene utilizzato nell'intervallo di temperatura inferiore a -20 °C, il sensore deve essere protetto dai colpi mediante una custodia supplementare.
	Grado di protezione richiesto durante l'installazione dei componenti di collegamento	IP20 secondo IEC 60529:2001
	Altre condizioni	Si rimanda al pertinente certificato di esame CE del tipo per vedere la relazione tra il tipo di circuito collegato,la temperatura ambiente massima consentita e la classe di temperatura nonché le reattanze interne effettive.
ATEX D
Certificato di esame CE del tipo		ZELM 03 ATEX 0196 X
Il richiedente		Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Germania
Marcatura CE		CE0102
Marcatura ATEX		Zona 20/21:II 1D Ex ia IIIC T 135°C Da
Conformità alla direttiva		Il regolamento (UE) n.
Norme		EN 60079-0:2012+A11:2013 EN 60079-11:2012 EN 60079-28:2007
Capacità interna effettiva Ci		massimo 1200 nF
Induttanza interna effettiva Li		di dimensioni trascurabili
Generale		L'apparecchio deve essere utilizzato conformemente ai dati riportati nella scheda informativa e nella presente istruzione d'uso.la tensione nominale massima e l'intervallo di temperatura devono essere rispettati:- le condizioni particolari devono essere rispettate; il certificato di esame UE di tipo deve essere rispettato;
Temperatura ambiente		-25... 70 °C (-13... 158 °F)
Installazione, messa in servizio		L'apparecchio associato deve soddisfare, come minimo, i requisiti per il grado di protezione ia e per i gruppi II o III, a seconda delle condizioni di funzionamento.A causa del possibile rischio di accensione che può verificarsi a causa di guasti e/o correnti transitorie nel sistema di legame equipotenziale, si preferisce l'isolamento galvanico nel circuito di corrente di alimentazione e di segnale.Gli apparecchi associati senza isolamento galvanico possono essere utilizzati solo se sono soddisfatti i requisiti appropriati di cui alla norma IEC 60079-14.Questo certificato non garantisce che i componenti installati nella parete divisoria isolino completamente le zone l'una dall'altra.Quando viene realizzata la parete divisoria, devono essere adottate misure adeguate per garantire il completo isolamento delle zone..
Servizi di manutenzione		Non devono essere effettuate modifiche all'apparecchiatura che opera in zone pericolose e le riparazioni di tali apparecchiature non sono ammesse.
Condizioni particolari
	Protezione contro la carica elettrostatica pericolosa	Il dispositivo deve essere installato in modo da evitare scariche elettrostatiche.non è prevista alcuna carica elettrostatica pericolosa date le proprietà del dispositivo.
	Protezione dal pericolo meccanico	Quando viene utilizzato nell'intervallo di temperatura inferiore a -20 °C, il sensore deve essere protetto dai colpi mediante una custodia supplementare.
	Grado di protezione richiesto durante l'installazione dei componenti di collegamento	IP20 secondo IEC 60529:2001
	Altre condizioni	Si rimanda al pertinente certificato di esame CE del tipo per vedere la relazione tra il tipo di circuito collegato, la temperatura ambiente massima ammissibile e la classe di temperatura superficiale.In applicazioni in cui si prevede un elevato livello di carica (e.per esempio vernici elettrostatiche, produzione di fogli, estrazione della polvere, attrito meccanico),devono essere adottate misure strutturali per limitare la superficie dell'involucro di plastica esposto a questa carica a circa 15 cm2 al fine di evitare la propagazione di scarichi di spazzoleQuando si installa una parete divisoria tra zone diverse, devono essere adottate misure appropriate per garantire che i componenti installati nella parete divisoria isolino completamente le zone l'una dall'altra.
IECEx G
Numero del certificato		IECEx PTB 12.0060 X
Il richiedente		Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Germania
Marcatura IECEx		Zona 1: II 2G Ex ia op è IIC T6...T1 Gb
Norme		IEC 60079-0:2011 IEC 60079-11:2011 IEC 60079-28:2006
Capacità interna effettiva Ci		massimo 75 nF
Induttanza interna effettiva Li		di dimensioni trascurabili
Generale		L'apparecchio deve essere utilizzato conformemente ai dati riportati nella scheda informativa e nella presente istruzione d'uso.la tensione nominale massima e l'intervallo di temperatura devono essere rispettati:Le condizioni particolari devono essere rispettate, il certificato IECEx deve essere rispettato.
Temperatura ambiente		Gli intervalli di temperatura, in funzione della classe di temperatura, sono indicati nel certificato di esame CE del tipo.
Installazione, messa in servizio		L'apparecchio associato deve soddisfare, come minimo, i requisiti per il grado di protezione ia e per i gruppi II o III, a seconda delle condizioni di funzionamento.A causa del possibile rischio di accensione che può verificarsi a causa di guasti e/o correnti transitorie nel sistema di legame equipotenziale, si preferisce l'isolamento galvanico nel circuito di corrente di alimentazione e di segnale.Gli apparecchi associati senza isolamento galvanico possono essere utilizzati solo se sono soddisfatti i requisiti appropriati di cui alla norma IEC 60079-14.La sicurezza intrinseca è garantita solo in connessione con un appropriato apparecchio correlato e secondo la prova di sicurezza intrinseca.
Servizi di manutenzione		Non devono essere effettuate modifiche all'apparecchiatura che opera in zone pericolose e le riparazioni di tali apparecchiature non sono ammesse.
Condizioni particolari
	Protezione dal pericolo meccanico	Quando viene utilizzato nell'intervallo di temperatura inferiore a -20 °C, il sensore deve essere protetto dai colpi mediante una custodia supplementare.
	Grado di protezione richiesto durante l'installazione dei componenti di collegamento	IP20 secondo IEC 60529:2001
	Altre condizioni	Si rimanda al pertinente certificato di esame CE del tipo per vedere la relazione tra il tipo di circuito collegato,la temperatura ambiente massima consentita e la classe di temperatura nonché le reattanze interne effettive.
IECEx D
Numero del certificato		IECEx ZLM 12.0005X
Il richiedente		Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Germania
Marcatura IECEx		Ex ia IIIC T135°C Da
Norme		IEC 60079-0:2011 IEC 60079-11:2011
Capacità interna effettiva Ci		massimo 1200 nF
Induttanza interna effettiva Li		di dimensioni trascurabili
Generale		L'apparecchio deve essere utilizzato conformemente ai dati riportati nella scheda informativa e nella presente istruzione d'uso.la tensione nominale massima e l'intervallo di temperatura devono essere rispettati:Le condizioni particolari devono essere rispettate, il certificato IECEx deve essere rispettato.
Temperatura ambiente		-25... 70 °C (-13... 158 °F)
Installazione, messa in servizio		L'apparecchio associato deve soddisfare, come minimo, i requisiti per il grado di protezione ia e per i gruppi II o III, a seconda delle condizioni di funzionamento.A causa del possibile rischio di accensione che può verificarsi a causa di guasti e/o correnti transitorie nel sistema di legame equipotenziale, si preferisce l'isolamento galvanico nel circuito di corrente di alimentazione e di segnale.Gli apparecchi associati senza isolamento galvanico possono essere utilizzati solo se sono soddisfatti i requisiti appropriati di cui alla norma IEC 60079-14.Questo certificato non garantisce che i componenti installati nella parete divisoria isolino completamente le zone l'una dall'altra.Quando viene realizzata la parete divisoria, devono essere adottate misure adeguate per garantire il completo isolamento delle zone..
Servizi di manutenzione		Non devono essere effettuate modifiche all'apparecchiatura che opera in zone pericolose e le riparazioni di tali apparecchiature non sono ammesse.
Condizioni particolari
	Protezione contro la carica elettrostatica pericolosa	Il dispositivo deve essere installato in modo da evitare scariche elettrostatiche.non è prevista alcuna carica elettrostatica pericolosa date le proprietà del dispositivo.
	Protezione dal pericolo meccanico	Quando viene utilizzato nell'intervallo di temperatura inferiore a -20 °C, il sensore deve essere protetto dai colpi mediante una custodia supplementare.
	Grado di protezione richiesto durante l'installazione dei componenti di collegamento	IP20 secondo IEC 60529:2001
	Altre condizioni	Quando si installa una parete divisoria tra zone diverse, devono essere adottate misure appropriate per garantire che i componenti installati nella parete divisoria isolino completamente le zone l'una dall'altra.
